Technische Daten Baureihe 637

Leistungsdaten

Typ

Nennleistung

(KW, 230V / 460V)

Nennstrom

(A)

Maximalstrom

(A)

637-K D6R 02

0.8 / 1.5

2

4

637-K D6R 04

1.5 / 3.1

4

8

637-K D6R 06

2.3 / 4.6

6

12

637-K D6R 10

3.8 / 7.7

10

20

637-K D6R 16

6.1 / 12.4

16

32

637-K D6R 22

08.04.2017

22

44

637-K D6R 30

11.4 / 23.2

30

60

230V 1- oder 3-phasig ±10% / 50-60Hz  ±5%

380-460V  3-phasig ±10% / 50-60Hz  ±5%

Steuereingangsspannung 24V DC +20%, -10%
  • Überlast
    • Maximalstrom für 5 sec
  • Umgebungsbedingungen
    • 0 - 40°C
    • IP 20
  • interner Ballastwiderstand
    • PBi = 30W / PBmax = 1.4 kW  RBi = 100Ohm (230V)
    • PBi = 30W / PBmax = 1.7 kW  RBi = 300Ohm (460V)
    • interner Widerstand bis 10A
  • Diagnose
    • Standard PC (Schnittstelle COM1)
    • 7 Segmentanzeige
  • Messbuchsen
  • Eingänge
    • Digitaleingänge = 8
    • Analogeingänge = 2
    • Optional (Digital) = 5* oder 14
  • Ausgänge
    • Digitalausgänge = 2
    • Optional (Digital) = 2* oder 10
    • Analogausgänge = 2
  • Schnittstellen
    • Service - Schnittstelle = RS232
  • Positionierung
    • Hochleistungssteuerung für
      bis zu 1500 Befehlssätze
  • *keine Feldbusmöglichkeit (Interface)

Optionen

  • Optionen
    • § RP 232  Kommunikationsschnittstelle RS 232 (intern)
    • § RP 422  Kommunikationsschnittstelle RS 422 (intern)
    • § RP 485  Kommunikationsschnittstelle RS 485 (intern)
    • § RP CAN  Kommunikationsschnittstelle CAN-Bus (intern)
    • § RP PDP  Kommunikationsschnittstelle Profibus-DP (intern)
    • § RP IBS  Kommunikationsschnittstelle InterBus S (intern)
    • § RP SUC  Kommunikationsschnittstelle SUCOnet K (intern)
    • § RP EA5  Ein-/Ausgangserweiterung (5 E / 2A) (intern)
    • § RP EAE  Ein-/Ausgangserweiterung (14 E / 10A) (intern)
    • § EMV-Bü aufgebaute EMV-Bügeleinheit zur Schirmanbindung
    • § B 100/33.3 Ballastwiderstand (100W, 33Ohm, 230V ) (extern)
    • § B 300/8.3 Ballastwiderstand (300W, 8.2Ohm, 230V ) (extern)
    • § B 100/100.6 Ballastwiderstand (100W, 100Ohm, 460V ) (extern)
    • § B 300/33.6 Ballastwiderstand (300W, 33Ohm, 460V ) (extern)
    • § B 560/26 Ballastwiderstand (560W, 26Ohm, 460V ) (extern)
    • § LNF S 1x230/012 Leistungsnetzfilter (1x230V 12A) (extern)
    • § LNF S 3x480/008 Leistungsnetzfilter (3x460V 8A) (extern)
    • § LNF S 3x480/018 Leistungsnetzfilter (3x460V 18A) (extern)
    • § LNF S 3x480/034 Leistungsnetzfilter (3x460V 34A) (extern)
    • § IBT T-CAN 4-zeiliges Bedienfeld über CAN-Bus (extern)
    • § E/A -CAN Digitales Ein-/Ausgangs Modul über CAN -BUS (extern)
    • BCD -CAN 6-stelliger BCD - Schalter über CAN-Bus (extern)

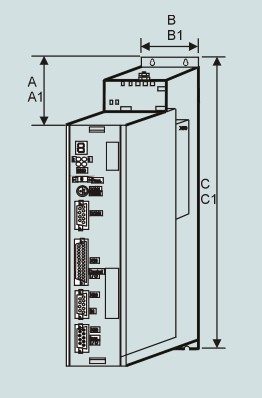

Abmessungen

Alle Maße in mm

637/K D6R 02...10

637/K D6R 16...30

A

280

280

B

65

104

C

400

400

Nur Einschubmodul

A1

243

243

B1

40.2

80.4

C1

233 / 262*

233 / 262*

Gewichte:

1.5 Kg

4.0 Kg

Nur Einschubmodul

5.0 Kg

8.8 Kg

Mit Kompaktgehäuse

 * mit Blende
