Technische Daten Baureihe 631

Leistungsdaten

Typ

Nennleistung

(kW)

Nennstrom

(A)

Maximalstrom

(A)

631/001/230-F

0.4

1

2

631/002/230-F

0.8

2

4

631/004/230-F

01. Mai

4

8

631/006/230-F

02. Mrz

6

12

230V 1-phasig ±10% / 50-60Hz  ±5%
  • Überlast
    • Maximalstrom für 5 sec
  • Umgebungsbedingungen
    • 0 - 40°C
    • IP 20
  • interner Ballastwiderstand
    • PBi = 8W / PBmax = 0.4 kW / RBi = 410Ohm
  • Diagnose
    • Standard PC (Schnittstelle COM1)
  • 7 Segmentanzeige
  • Eingänge
    • Digitaleingänge = 4
    • Analogeingänge = 1
  • Ausgänge
    • Digitalausgänge = 2
  • Schnittstellen
    • Service - Schnittstelle = RS232
    • Standard - Schnittstelle = CAN
  • Positionierung
    • Hochleistungssteuerung für bis zu 1500 Befehlssätze

Optionen

  • Optionen
    • n B100/33.3 Ballastwiderstand (extern)
    • n LNF S 1x230/012 Leistungsnetzfilter (extern)
    • n IBT T - CAN 4-zeiliges Bedienfeld über CAN-Bus (extern)
    • n BCD - CAN 6-stelliger BCD - Schalter über CAN-Bus (extern)
    • n E/A -CAN Digitales Ein-/Ausgangs Modul über CAN -BUS (extern)

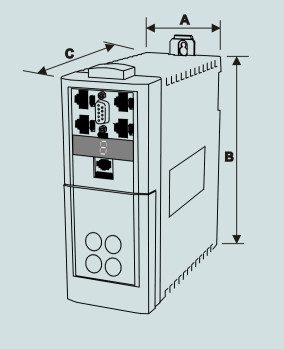

Abmessungen

Baugröße

Abmessungen

Alle Abmaße in mm

A

B

C

Baureihe 631

72

183

175

Gewicht

1,5kg

zusätzlicher Platzbedarf frontseitig für Signalgegenstecker ca. 45mm
